Основное ⇒ 🔥 Armadillo Clarity (24мм.). Монтаж

[Stock]

В продолжение темы про самодельный шаблон и монтаж ручек morelli luxury + twice

Самодельный шаблон , который использовал для других ручек , пригодился и тут. решил отработать объект им без использования готовых шаблонов под отверстия ручек для замков, которые так же есть в наличии. сверла Форстнера, "перья" и спец. фрезы с центровочным квадратом использовать не стал из за некоторых моментов, которые уже описывал (скрин ниже). захотел произвести монтаж прессованием колец от ручек в полотна через струбцину с конечной фиксацией внутренним кольцом без клеевых составов и чистовой поверхностью после обработки. задача была точно в центр попасть фрезеровкой для полной соосности и выбрать необходимый диаметр , минус ~ 0,30-0,40 мм., чтобы после запрессовки отработали штатные выступы от проворачивания кольца внутри материала. далее будут фото с подробными комментариями в порядке очередности для понимания моего процесса

кликабельные фотографии в хорошем качестве

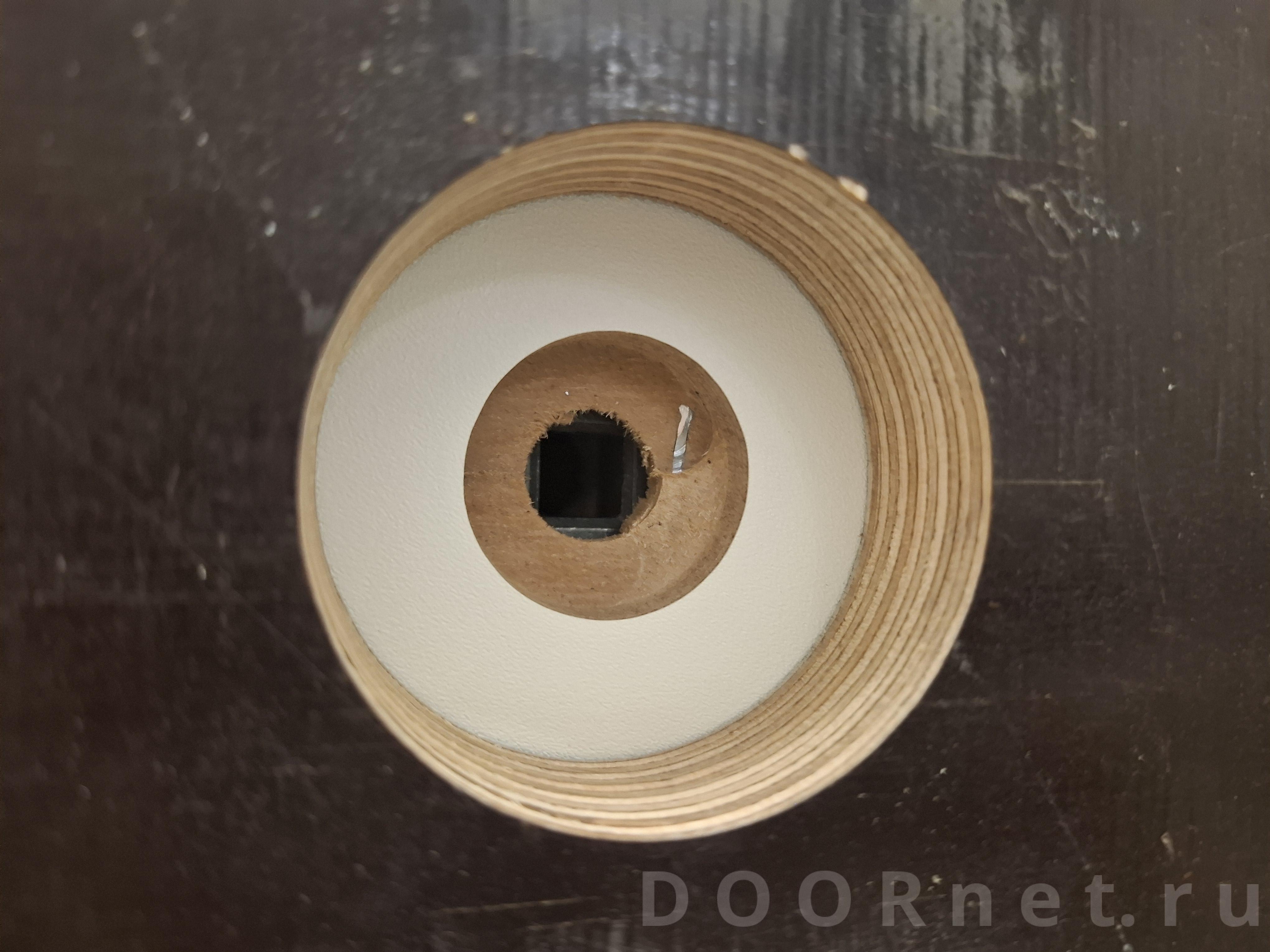

по карте разметки обязательно черновые отверстия , минимум от 12мм. по ним дальше будет происходить центровка и забор пыли. сама центровка шаблона через пластиковые квадраты 6 и 8 мм. + пылеудаление. ниже будет видео. в моем случае черновые отверстия желательно делать точно , либо больше.

результат и возможные сюрпризы.

обязательное снятие фаски , что бы кольцо прижалось максимально к полотну своим основанием.

на выходе после прессовки идеальная центровка + фото до запрессовки.

явно выраженные насечки после запрессовки. не снята фаска. забыл . пришлось извлечь с обратной стороны ударами плоской отвертки . заодно сделал фото + немного стандартных операций.

толщина "шайб" 1,5 мм. в сумме 3 мм. фрезеровка 16 мм. замок 14 мм. по итогу лишний 1 мм. пришлось расточить. ниже.

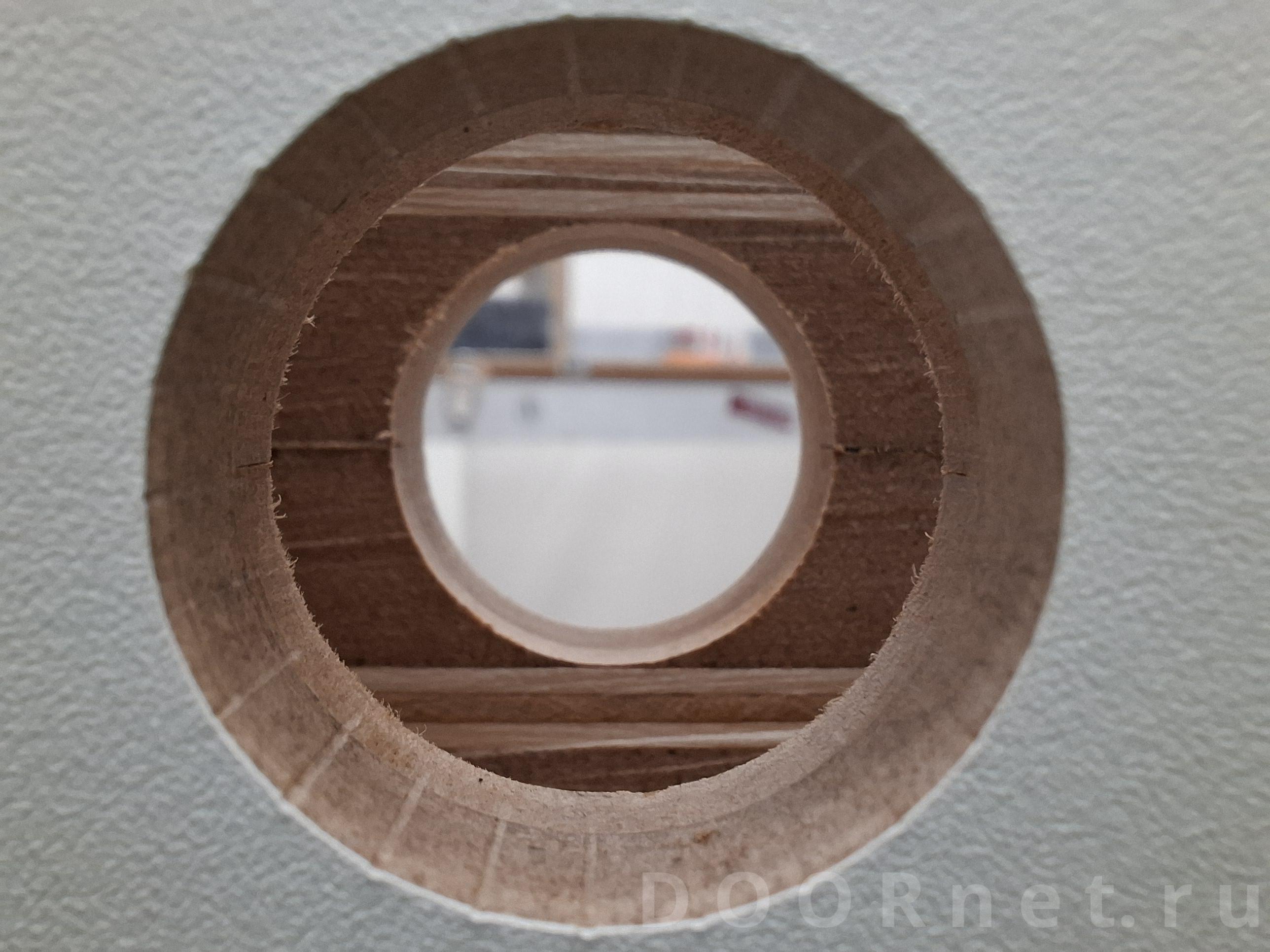

шпс. использовал плюсом 30мм. кольцо по той же вставке для расточки внутренней полости под замок. фрезеровка отверстий производилась через 30мм. кольцо в моем случае и 8 мм. спиральной нижней фрезой , что бы на выходе получить нужный размер в этом шаблоне.

немного технички. тело фрезы чуть меньше , чем ножи , что и дало возможность расточки , не затронув верх.

Видео по теме

pr_out_crf27_moov.mp4

(3.61 МБ) 487 скачиваний

переворот фрезера здесь использовался , что бы отыграть небольшим смещением в ~0.1-0.15 мм. по этой оси для расширения отверстия, т.к. иначе все совсем туго . ранее заточка этой фрезы сыграла злую штуку здесь.

fr_out_crf27_moov.mp4

(7.16 МБ) 477 скачиваний

pl_out_crf27_moov.mp4

(4.58 МБ) 463 скачивания

[Сёмка Сутковой]

Я правильно понимаю, что диаметр кольца=диаметру отверстию шаблона? Чтобы центровка ни куда не делась?

[Stock]

в шаблоне 46мм. отверстие , копировальное кольцо 30мм., фреза 8мм. получается , что выборка 24мм. этот шаблон был сделан под другие ручки: viewtopic.php?t=140#p436 центровка же и так никуда не денется , я по кругу фрезером катаю главное , что бы фрезер был более менее отцентрован сам по себе без сильных смещений.

[Stock]

Я правильно понимаю, что диаметр кольца=диаметру отверстию шаблона? Чтобы центровка ни куда не делась?

чуть попозже покажу измененную версию с проставками , где все ещё проще.

[Stock]

Сёмка Сутковой, ну вот более приемлемый вариант под 8ми мм. разницу , без 30ого кольца и 8ой фрезы, когда можно хлопать стандартными кольцами и фрезами под любой микроразмер
